ＭＰＬＡＢに触る 否応なしにＭPLABにさわってみる
■先週の動作テスト不調から、ハマる(Akiプログラマ操作)
先週、「ＰＩＣ電子工作」付属のルーレットプログラム書き込んだのに全く動く気配なしでしたが、そのまま深みにハマって１週間悩んでしまいました。
経過：
ＡＫＩ−ＰＩＣプログラマーキット付属のプログラムは順調なのに「ＰＩＣ電子工作」付属のルーレットプログラムは動作せず。
結果：
下記の超単純プログラムを入れてテストした結果も同じ。ＭＰＬＡＢのＤｅｂｕｇではともに正常動作。
いろいろかんしゃく起こしたりしながら突き止めた結果は
ライタの書き込みに問題があるらしく、よくよく調べたらAki-PICプログラマ側に
発振モード、ウォッチドグタイマ有無、パワーアップタイマ選択、コードプロテクト有無の選択項目
があってこれを忘れていました。発振モードが合致していなかったと推察できます。
というわけでAki-PICプログラマ側で
発振モード ＲＣ、ＬＰ、ＸＴ、ＨＳのうちＸＴタイプ ウォッチドグ ＯＦＦ パワーアップタイマ ＯＮ コードプロテクト ＯＦＦ
と設定し直し、これを書き込んでめでたく解決。
疑問：
Aki-PICプログラマ付属のサンプルはAki-PICプログラマでファイルを開くと上記の設定が自動的に適合するように変わるのに、一方、「ＰＩＣ電子工作」付属サンプルや自作プログラムでは 発振ＲＣ選択、ウォッチドグＯＮとなってしまいます。
送るファイルは単に ＨＥＸファイル だと思うのですが。何か隠れたコードを一緒に送るのでしょうか。
これは疑問点・宿題だな、と思いながら雑誌の解説とＰｉｃプログラマの画面とをよくよく調べると、これがコンフィギュレーションレジスタのことだったのですね。ライタからしかアクセスできない、とあります。
落ち着いて読んでおけばなんでもなかったのに。(;_;)
でもなぜAki-PICプログラマ付属のサンプルでは自動的に変わるのでしょうか。たぶんそれなりの疑似命令か何か在るのではないかと思われますが、まだアセンブラについては見よう見真似段階なので、疑問としてとっておくことに。
■Aki-PICプログラマ
取扱説明書に沿って操作して概ね順調に使いこなせました。
注意点として
１．製作時にアダプタの極性に併せて基板上のジャンパ線を間違いなく取り付ける。
２．多種のＰＩＣマイコンに対応しているので、２個のゼロプレッシャソケットとジャンパ切り替えで対処します。
おまけにPin数の少ないデバイスにはソケットの上側に寄せて装着したり下側に寄せて装着したり、なかなか複雑。
３．書き込み中はソケットからはずすなとくどく書いてあります。結果がどうかは怖いからやってませんのでわかりません。
手順
１．通信ポートを決める。これは通常ＣＯＭ１ならそのままでＯＫ。転送仕様は自動設定するのでお構いなし。
２．デバイス設定。使用するデバイスを一覧の中から選択する。取説ではファイルを読み込むとき自動選択するとありますが、
一旦決めると次に別のファイルを読んでも変化しないので手順としてこの操作をした方がいいみたいです。
３．ファイルを開く。ＨＥＸファイルを指定して開く。
４．書き込み。ＰＩＣを装着して［プログラム］をクリックして実行。書き込み中は赤ＬＥＤ点灯。
ブランクチェック、書き込み、ベリファイまで連続自動実行です。
■ＭＰＬＡＢ
いじり回しているうちに慣れました。
とりあえず「ＰＩＣ電子工作」の付録やAki-PICプログラマのおまけのＣＤからインストールするのが良いでしょうが、マイクロチップテクノロジー社のホームページから最新版をダウンロードできます。
私も初め付録からインストールしましたが、今は最新版をダウンロードして使っています。（やたら時間かかるんだ、これが。）
http://www.microchip.com/
http://www.microchip.co.jp/ （マイクロチップテクノロジーインターナショナルＩｎｃ．日本支社 ）
日本支社のサイトなら日本語のデータシートやＭＰＬＡＢチュートリアルなどダウンロードできます。
情報入手にいますぐブックマークやお気に入りに追加！
ＭＰＬＡＢの操作方法は「ＭＰＬＡＢチュートリアル」、「ＰＩＣ電子工作」などに説明があります。
特にまごつく点として
１．Ｐｒｏｊｅｃｔというモノ
会社や役所で何かというと作りたがるあのプロジェクトと同じようなモンみたいですかね。プログラム一括管理するらしいです。
とりあえずこれから始まると思えばいいらしいです。***.pjt というファイル名にします。
２．フォルダ
ｐｊｔ も含めソースや生成したファイルをぶち込んでおくフォルダをあらかじめ用意しておきます。
ｐｒｏｊｅｃｔというフォルダを作りました。
ファイルには他に自分で作るソースファイル(.asm)、生成したＨＥＸファイル(.hex)、エラーファイル(.err)、リストファイル(.lst),
シンボル・デバッグファイル(.cod)などがあるようです。
生成ファイルは勝手にできちゃうからまあほっておいていいんですけど。
３．初期設定
まず何はともあれ開発モード環境設定。
[Ｏｐｔｉｏｎ -> DevelopmentMode]
[ Tool]設定で [MPLAB-SIM Simulator] をチェック
[Processor]でPIC16F84選択。
[Clock] で所定の２０ＭＨｚ設定。
次に プロジェクト作製環境設定。
[Project -> EditProject]
Ｈｅｘファイルを選んでから [Nodeproject] でHexFormatをINHX8M にチェック。
他にデフォルトから変更したい項目にチェックを入れます。
Default radix の設定はよく覚えておかないとプログラム書くときに１０進数、１６進数の混乱をします。
と、これだけ押さえておけばあとは説明通りにいじり回しているうち自然と覚えてしまいました。

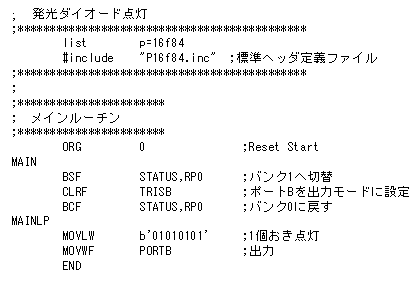

テスト用プログラム：
こんなプログラムでも点灯パターンを書き換えていろいろ遊んだりできました。
アセンブラをちゃんと勉強してないどころかパラパラ雑誌をめくった程度なので、お作法皆無です。(^^;
ここに至るに５日間も費やすことに。とほほのほ。
おかげで、ＭＰＬＡＢの使い方がそこそこ手の内となりました。(^^)
■今週の進歩
ハードチェックのつもりがいきなりプログラム（ホンの浅瀬）に足を取らてしまいました。
おかげで
◎ ＭＰＬＡＢの一端をいじり回すことができた。デバッグまでやってみられた。
◎ ライタはそこそこ使い慣れた。
◎ 思わずアセンブラも書いてみた。
このあたりのことは慣れがモノをいうようで、マニアル片手にいじり回すのが一番と感じました。
■今週のなるほど
◎Akiプログラマで書き込み時にコンフィギュレーションレジスタの設定を忘れずに。
（コンフィギュレーションレジスタ詳細はいずれ勉強しないといけません。）
追記
コンフィギュレーションレジスタはソース上での記述で設定できます。
そうすればAkiプログラマでいちいち書き込むこともないわけです。
第９週にこのあたりのことを考察しています。
■ライタ用電源を入手
Aki-PICプログラマは１５〜２４ＶＤＣのＡＣアダプタ電源を想定しています。んなのそのへんにゃありませんって。仕方なしに実験用に作ってあった２４Ｖ電源をつないで使っていました。
でも、やっぱり、秋月電子には、ありました。
４００円！ この値段、商売そっちのけか、秋月さんは。(^^)
これでライタ周りがすっきりしました。
今週の買い物 \400.- これまでの合計 \14,800.-
実地に四苦八苦でホームページどころではなくかったので、まったく地味なページになりました。(^^;
来週からいよいよプログラムに挑戦です。
