第６週　　テスト基板を作る
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

友人の友人の話。（だいたいこういうのって創作入ってるのが多い(^^) ）
バイアグラってめっぽう元気になる薬だと勘違いしている人がいて、ゴルフで今日は頑張るぞっとそっと飲んでコースに出たんだと。
ゴルフの方に元気出ればよかったんですが．．．．。
う〜ん、やっぱり作り話っぽいな。


　テスト基板を作る

■動作テスト用基板　ハンダごてならまかせて

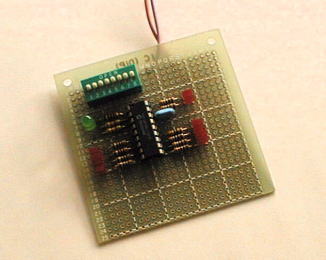

書き込んだＰＩＣを確認するために基板を作りました。この先いろいろ使えるようにＬＥＤとＤＩＰスイッチを載せてみました。

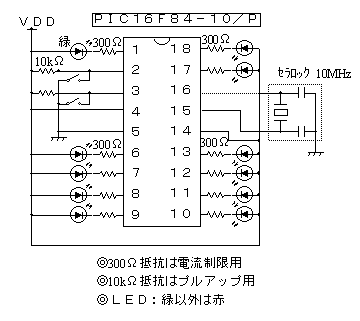

「ＰＩＣ電子工作」掲載の回路とＡＫＩ−ＰＩＣプログラマーキット取説の回路の折衷回路になってしまいました。
しばらくこれでテストをしよう。






ＰＩＮ配置・機能

Pin No.	記号	機能	Ｉ／Ｏ	備考
６	ＲＢ０	Ｉ／Ｏ	Ｏ
｜	｜	｜	｜
１３	ＲＢ７	Ｉ／Ｏ	Ｏ
１７	ＲＡ０	Ｉ／Ｏ	Ｏ
１８	ＲＡ１	Ｉ／Ｏ	Ｏ
１	ＲＡ２	Ｉ／Ｏ	Ｏ
２	ＲＡ３	Ｉ／Ｏ	Ｉ	１０Ｋでプルアップ ディップスイッチでＧＮＤ
３	ＲＡ４	Ｉ／Ｏ	Ｉ
４	／ＭＣＬＲ	マスタクリア		＋５Ｖ
５	Ｖｓｓ	接地
１４	Ｖｄｄ	電源
１６	ＯＳＣ１	オシレータ入力	Ｉ	セラロック１０Ｍｚを接続
１５	ＯＳＣ２	オシレータ出力	Ｏ

材料は引き出しの中でゴミ化していた物を再生。(^^)



■動作良好と思ったら

まずはＡＫＩ−ＰＩＣプログラマーキット付属のプログラムを理解せぬままそっくり書き込んだＰＩＣを装着して電源ＯＮ。ＯＫ、ＯＫ。
ちょっと回路が違うのでランプがシフトして行くはずがちょっとタタラ踏んでしまいますが、愛嬌。
これでライタ動作確認ということになりました。

ついで、「ＰＩＣ電子工作」付属のルーレットプログラムを書き込んで電源ＯＮ。ちょっと回路は違うものの順にランプがシフトして似たようには動くはず。
あれ、ま、今度は黙ったまま。あれこれ見直しても解決できず、まあ、これからアセンブラ、デバッガをいじるのに格好の課題ができたというものです。(^^)
問題先送り。
