プリンタで印字

今回は、ＰＩＣの新しい機能の勉強にはなりませんが、プリンタを使ってみます。
私が首っ引きにしている参考書にもプリンタを使う応用は見当たりません。これは一丁やってみなくてはなりません。

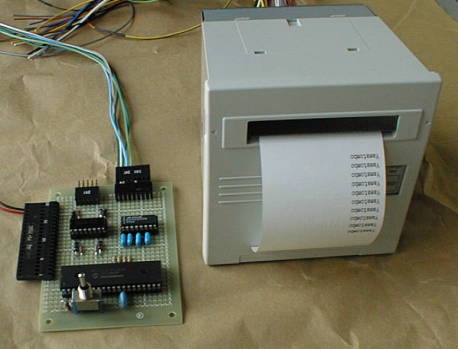

さて、まずはプリンタを選ばなければなりません。パソコンに使うようなプリンタではＰＩＣらしくないじゃないですか。ここは当然スーパーのレジなどで見かける小さな組み込みプリンタということになります。パネルプリンタというのを入手しました。借り物(^^;
シリアルとパラレル両方のインターフェイスが使い分けられるので、じゃあ、両方やってみましょうか。
まずはシリアルならやっかいなタイミングもないでしょうから、シリアルモードで適当な文字をデタラメに印字してみます。

■通信仕様
　以前のシリアル通信の時の使用に合わせて以下のようにしました。
　　非同期モード　通信速度９６００ｂｐｓ　８ビットデータ　パリティなし　１スタートビット　１ストップビット

■プリンタ側の仕様
　　型式　ＣＢＭ−２９０−３４Ｊ
　　ラインサーマルドット方式
　　５８ｍｍサーマルロール紙　３４桁
　　
　　ディップスイッチによる設定（以下のように設定しました。）　　　

これでシリアルポートからアスキーコード、コマンドコントロールを送れば印字できるはずです。
コマンドコードとしては［ＣＲ］（印字改行）のみを使用します。
実際には”Ｙａｍａｔｏｎｂｏ"<CR>の１０文字を送って印字させます。
スイッチを１個繋げてこれをＯＮ−ＯＦＦさせたら１回印字するプログラムにしてみます。

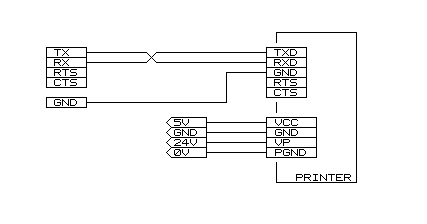

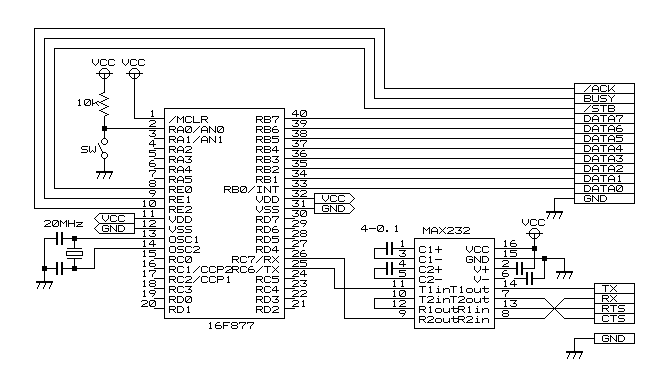

全回路図 シリアルモードのプリンタ結線

◎2000-3-12で製作した基板をちょっと改造して流用。ステッピングモータ回路などもありますが無視して、図面は使用部分のみ表記しました。 ◎プリンタ結線はシリアルモードの時の図です。

プログラムはこちら




もくろみ通り。ＯＫ，ＯＫ。

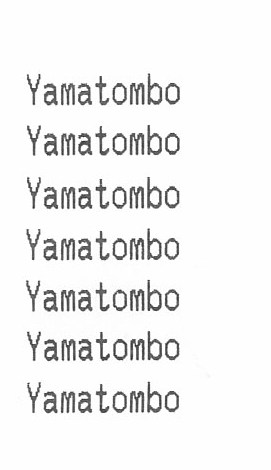

印字された用紙をスキャナで撮ってみました。
んでも、こんなプリントさせてなにか意味あるのか。(^^;
