　ＬＣＤ表示器を操作してみる

単にＩ／Ｏをいじり回すだけとはいえ、ちょっと見にもＬＣＤ表示器は複雑そうです。
でもここを押さえておけば、ただ動いたり光ったりとは一段レベルの違ういかにも頭良さそうな装置が組めそうです。(^^)
と、思ってＬＣＤ表示に突然挑戦です。こいつぁけっこう大変でした。(^^;

準備
ＰＩＣ　PIC16F84-10/P
ＬＣＤ表示器　SC1602BS*B 秋月電子
データシート　SC1602BS*B（これは隅から隅まで読んでおかないと）

表示器は以前秋月電子通商で入手しておいたＳＣ１６０２ＢＳ＊Ｂです。１６文字×２行キャラクタ表示です。
セイコー電子Ｍ１６３２とピンコンパチとなっています。（つまんないとこに自己主張していてなぜかピンNO.が逆）

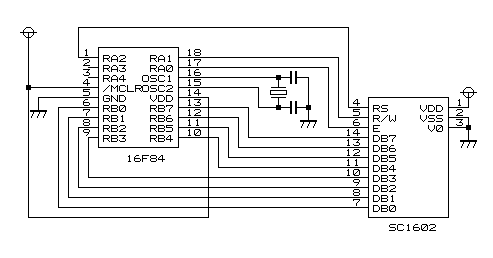

発振回路はセラミック振動子（セラロック）１０ＭＨｚ
ＬＣＤ表示器はSC1602BS*B(バックライトなし)
輝度調整端子ＶｏはＧＮＤへ

ＳＣ１６０２ＢＳ＊Ｂは４ビット長と８ビット長の２通りのインターフェイスに対応しています。本やデータシートで見るＰＩＣの回路例はどれも４ビット長となっているようです。Ｉ／Ｏのやりくりが必要なＰＩＣでは当然です。
でもそのまま頂いたのではアマチュア精神上あんまりなので、ＳＣ１６０２ＢＳ＊Ｂのデータシート首っ引きで８ビット長で組んでみました。

コントロール信号は　　　

ＲＳ	レジスタ選択	０：インストラクション書き込み、ＢＵＳＹフラグ読み込み
		１：データ
Ｒ／Ｗ		０：書き込み
		１：読み出し
Ｅ	動作起動信号

各信号間のタイミングがうるさいので、データシート首っ引きですが、各信号間時間差は最大のケースで４０ｎｓｅｃあればよく、またＥのパルス幅も２２０ｎｓｅｃあればいいので、順序よくプログラムを組みさえすれば確保できます。
むしろ初期処理がやっかいで以下の手順が必要です。

１．電源ＯＮ
２．電源立ち上がりから１５ｍｓｅｃ待ち
３．ＢＵＳＹフラグチェックせずに
　　［３０Ｈ書き込み］−［４．１ｍｓｅｃ待ち］−［３０Ｈ書き込み］−［１００μｓｅｃ待ち］−［３０Ｈ書き込み］
４．ファンクションセット
５．表示クリア
６．エントリーモード
７．表示ＯＮ

ちょっと長い(^^;
なお電源立ち上げ条件が合えば自動初期設定されますがＳＣ１６０２ＢＳ＊Ｂはその条件に合わないそうで、
そのための初期化プログラムが必要らしいです。

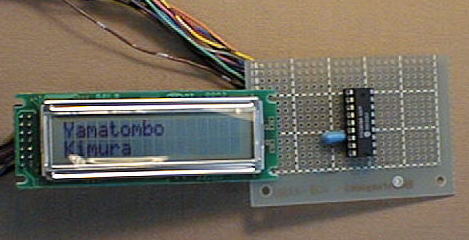

動作としては
Yamatonmbo　　　Kimura
Kimura　　　と　Yamatombo を交互に表示するというわけわからん代物ですが、一応２行表示なんかやってます。

プログラムは別ページ

表示器の初期設定の順序とタイミングでちょっとまごつきましたが、こんなプログラムでとりあえず動いたのでそれ以上の考察は
やめてそっと使うことに。(^^;



これでこれから作るプログラムで動作状況など表示しながらチェックしやすくなります。

■今週のなるほど
ＬＣＤ表示器SC1602BS*B の文字位置の２行目のアドレスは１行目からの連続ではなく、４０Ｈ番地が先頭アドレス
